Ochrona wrażliwych komponentów przed wyładowaniami elektrostatycznymi — kiedy powłoka rozpraszająca okazuje się niewystarczająca

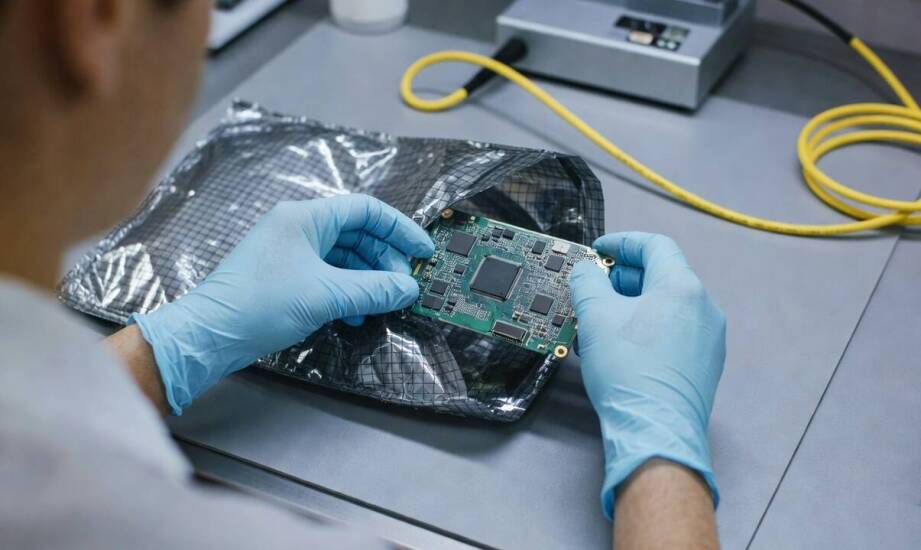

Na linii montażowej nowoczesnej automatyki przemysłowej operator ostrożnie przenosi mikrokontroler z taśmy bezpośrednio do stanowiska testowego. Niewidoczne wyładowanie elektrostatyczne o energii rzędu zaledwie kilku nano-dżuli uderza w strukturę obwodu drukowanego. Ładunek błyskawicznie przebija cienki dielektryk pod bramką tranzystora MOS i niemal natychmiast topi wewnętrzne połączenia elementów układu. Ten ułamek sekundy wystarczy, aby trwale zniszczyć kluczowe ścieżki sygnałowe mikrokontrolera. Mechaniczne lub wizualne testy często nie wykrywają tak mikroskopijnych degradacji struktury półprzewodnika. Skutkuje to wypuszczeniem wadliwego produktu na rynek i późniejszą awarią całego urządzenia w rękach końcowego użytkownika. Praktyka produkcyjna firmy FOL-PLAST Zawadka pokazuje, że dostawcy zaawansowanej elektroniki nieustannie szukają skutecznych metod minimalizowania ryzyka powstawania wyładowań. Dobór odpowiednich powłok ochronnych na wczesnym etapie montażu chroni układy przed niszczącym wpływem nagromadzonej energii.

Mechanizm działania folii rozpraszających ładunki

Typowe powłoki rozpraszające bazują na precyzyjnie dobranych komponentach chemicznych wbudowanych bezpośrednio w strukturę polimeru. Domieszki antystatyczne pozwalają na wysoce kontrolowane odprowadzanie ładunków z powierzchni materiału podczas wzajemnego tarcia elementów transportowanych. Rezystancja powierzchniowa oscylująca na poziomie od 10^10 do 10^11 omów sprawia, że statyczne impulsy rozpraszają się równomiernie i powoli do otoczenia. Eliminacja nagłych skoków napięcia zapobiega tworzeniu się groźnych ładunków o dużej gęstości w jednym konkretnym punkcie opakowania. Charakterystyczne różowe materiały polietylenowe sprawdzają się jednak wyłącznie w odpowiednio wyznaczonych i ściśle kontrolowanych obszarach produkcyjnych.

Przesyłanie podzespołów pomiędzy poszczególnymi stacjami roboczymi wewnątrz zakładu rzadko generuje ryzyko ekspozycji na silne i nieprzewidywalne pola elektromagnetyczne. Ochrona wewnątrz certyfikowanej strefy EPA skupia się na zapobieganiu samej inicjacji niszczącego wyładowania elektrostatycznego. W takich warunkach podstawowa funkcja rozpraszająca ułatwia pracownikom bezpieczne operowanie wieloma elementami bez uciążliwego otwierania barier ekranujących. Zastosowanie polimerów o podwyższonej rezystancji chroni układy pod warunkiem braku zewnętrznych zjawisk indukcyjnych. Materiał ten nie powstrzyma jednak energii uderzeniowej pochodzącej z silnego źródła umiejscowionego poza samym opakowaniem.

Zasada funkcjonowania barier w postaci klatki Faradaya

Wyprowadzenie gotowych układów sterujących poza certyfikowaną strefę EPA narzuca drastyczną zmianę podejścia do bezpieczeństwa elektroniki. Typowe bariery ekranujące wykorzystują sprawdzone w fizyce zjawisko klatki Faradaya do całkowitego odizolowania zawartości. Złożona struktura wielowarstwowa zawiera wbudowaną powłokę metalizowaną, która fizycznie blokuje przenikanie niszczących impulsów elektromagnetycznych do wnętrza pakunku. Energia jakiegokolwiek zewnętrznego wyładowania rozchodzi się bezpiecznie wyłącznie po samej powierzchni zewnętrznej osłony. Rozwiązanie to gwarantuje utrzymanie pełnej izolacji mikrokontrolerów bez względu na warunki panujące w standardowej hali magazynowej.

Komponenty systemów automatyki przemysłowej przesyłane tradycyjnymi kanałami logistycznymi wymagają bardzo szczegółowej weryfikacji powłok. Wykorzystywane do tego celu certyfikowane worki ESD podlegają rygorystycznym testom izolacyjności powierzchniowej zgodnie ze światowymi normami PN-EN 61340. Wewnętrzna warstwa takiego produktu skutecznie zapobiega wewnętrznemu elektryzowaniu się układów poprzez pocieranie w trakcie drgań transportowych. Metalizowana struktura środkowa zatrzymuje natomiast prądy uderzeniowe generowane przez zewnętrzne urządzenia peryferyjne lub ładunki przenoszone przez odzież pracowników.

Precyzyjna identyfikacja potencjalnych zagrożeń elektrostatycznych determinuje długoterminową niezawodność łańcucha dostaw sprzętu elektronicznego. Bezbłędne rozróżnienie procesów wymagających użycia polimerów rozpraszających od etapów wymuszających pełne ekranowanie drastycznie zmniejsza koszty zabezpieczeń. Poprawnie chronione mikrokontrolery nie ulegają przedwczesnej degradacji, co odczuwalnie redukuje odsetek odrzutów na końcowym etapie testów kontroli jakości. Brak niewykrytych uszkodzeń dielektryka eliminuje ryzyko potężnych strat finansowych wynikających z obsługi reklamacji gwarancyjnych. Konsekwentna ochrona układów buduje mocny fundament pod wieloletnią i bezawaryjną pracę skomplikowanych maszyn przemysłowych.
